국비수업을 듣가 매번 시뮬레이터만 돌리다 실제 장비를 연결해볼 필요성도 있다고 생각해서
교실에 있는 라우터를 이용해 실습해 보았습니다.

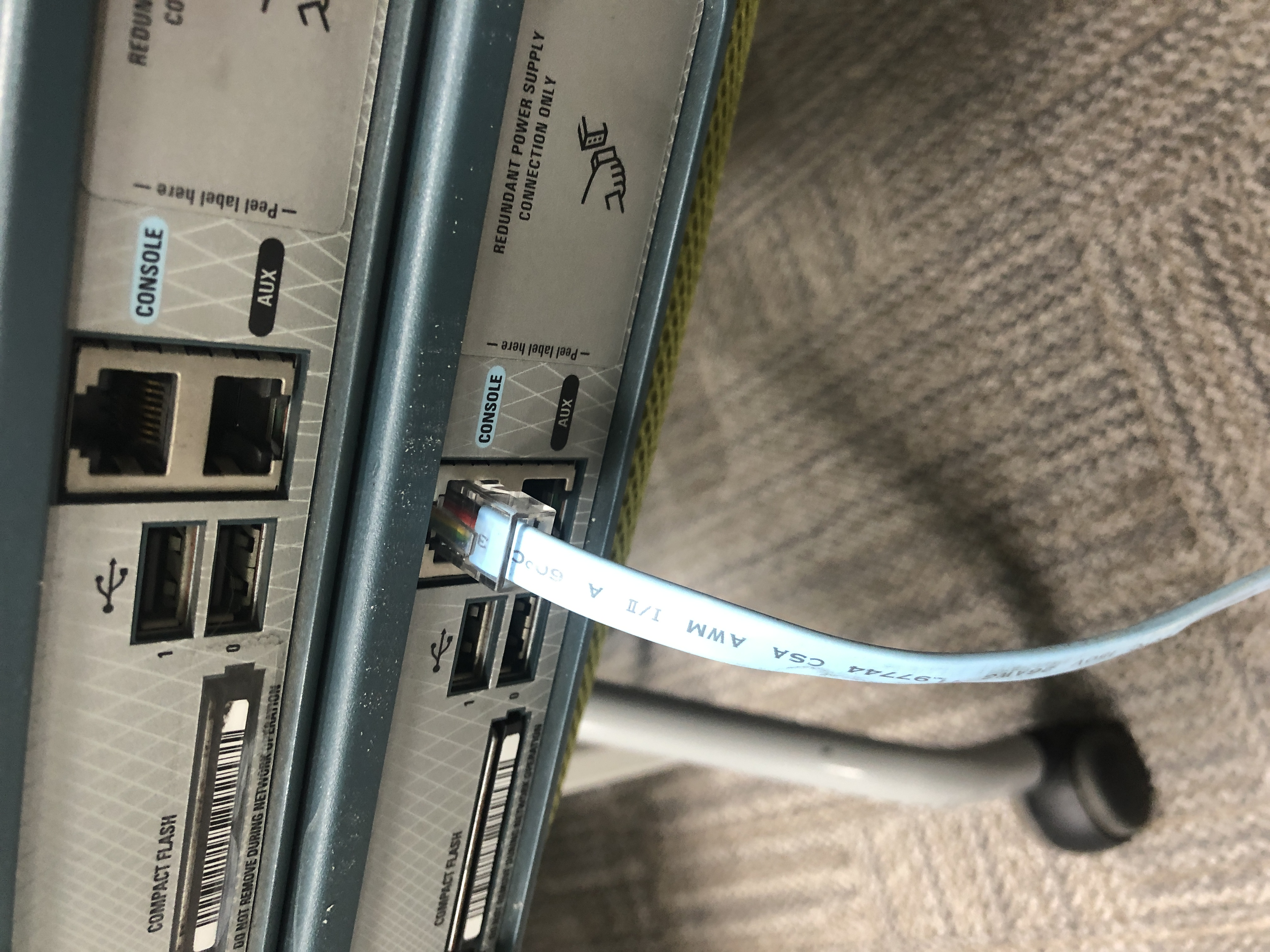

1. 전원연결 & 콘솔케이블 양 끝을 라우터와 pc에 각각 연결

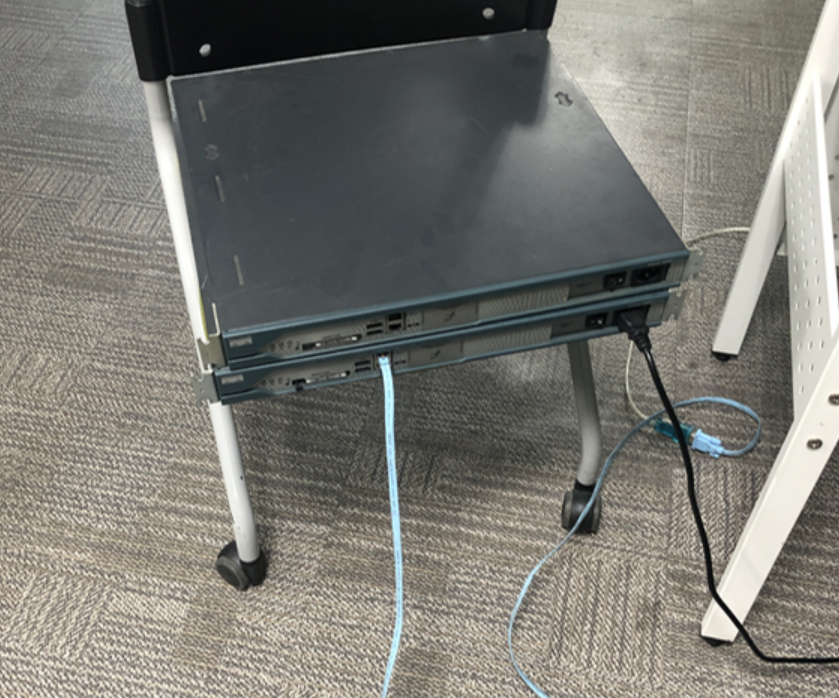

파란색선이 콘솔, 검정색선이 전원이다.
RS232는 컴퓨터와 주변기기를 연결하는 대부분 비동기식 직렬방식의 통신표준

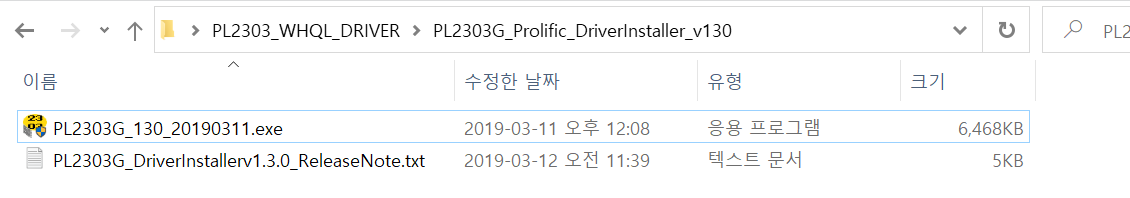

2. 드라이버 업데이트 or 설치
장치관리자에서 포트인식이 불가능하다면 드라이브를 업데이트 하거나 설치한다.

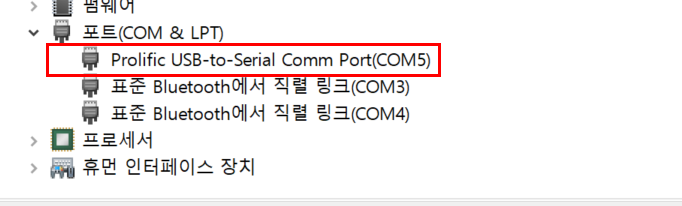

포트가 인식된 상태

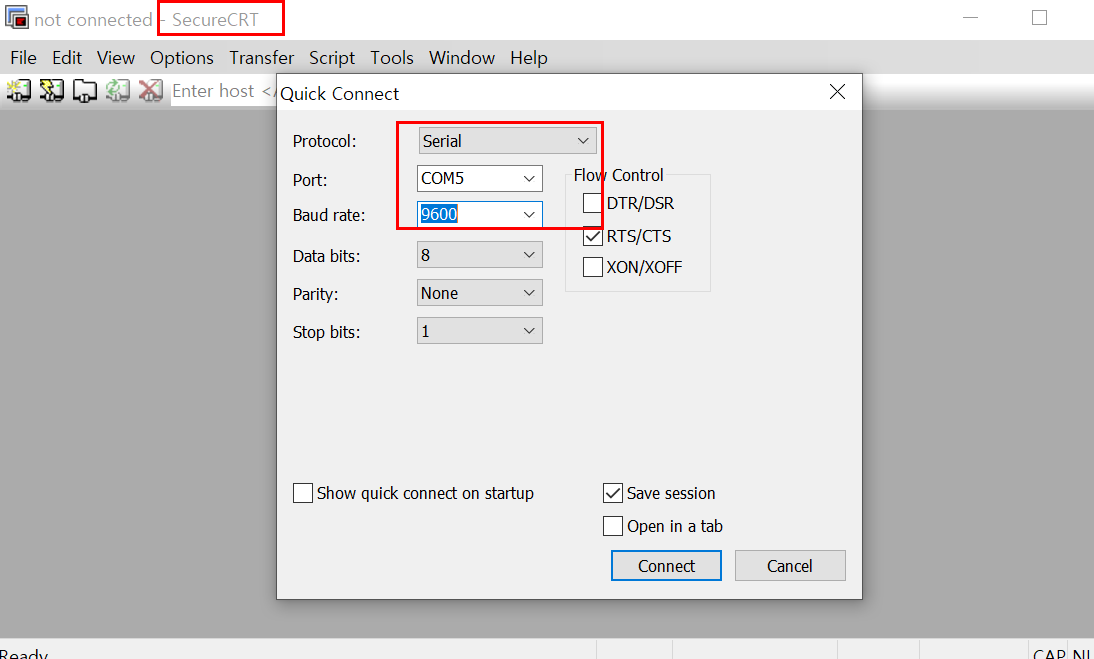

2. SecureCRT나 putty에서 장비접속
포트 COM5, Baud rate 9600 설정

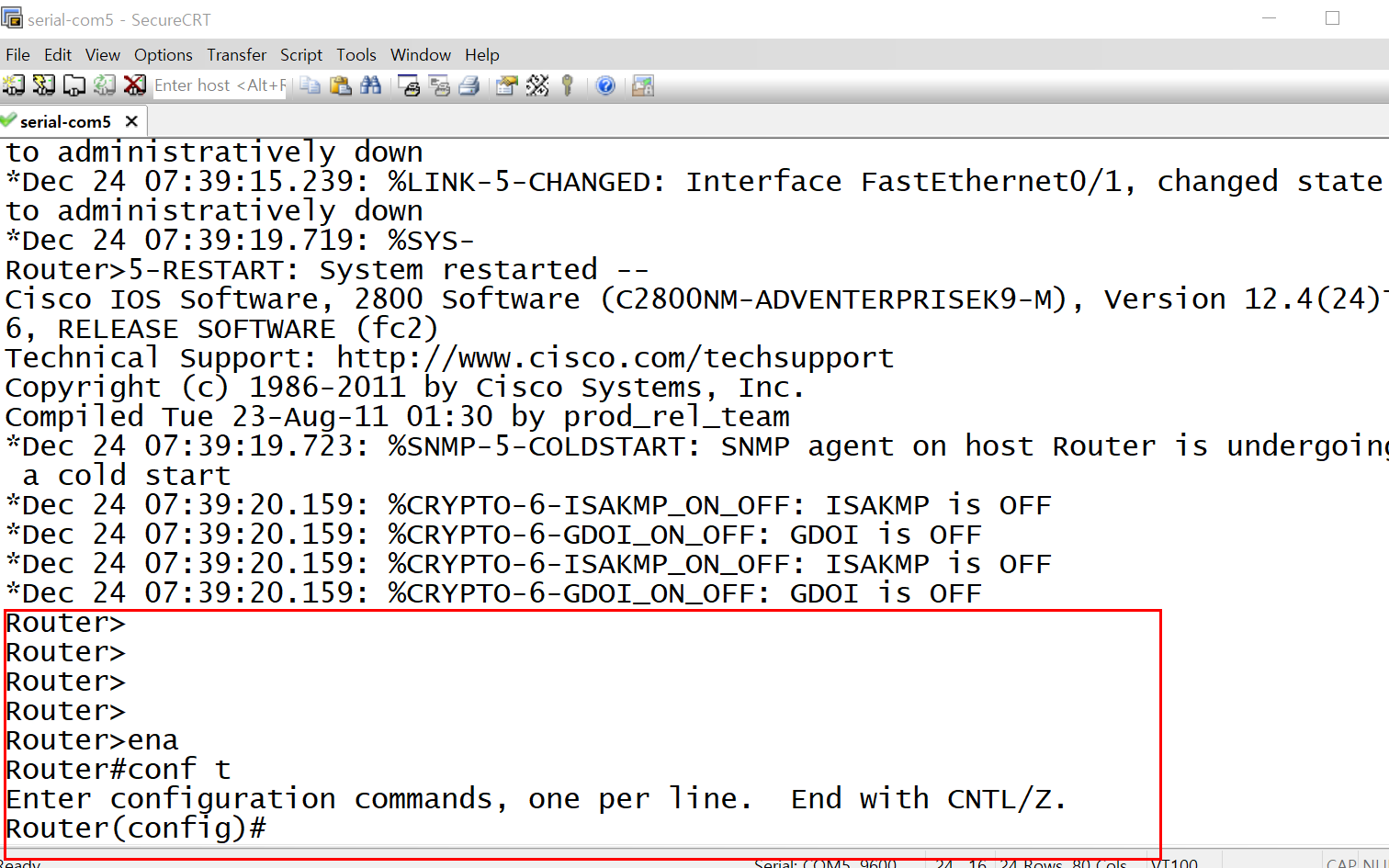

정상적으로 접속을 했다면 시뮬레이터로 접속했을때 처럼 명령어를 입력할수있는 화면이 나온다.
