[국비과정] OSPF 개념 정리 , 에어리어, OSPF네트워크 타입

코인데일리넷 매니저 2021. 11. 28. 22:40

이번 포스팅은 CCNP 과정을 공부하며 학습했던 OSPF에 대한 개념 요약이다.



시스코 IOS의 OSPF 기준 대역폭 = 10^8



OSPF 에어리어

-OSPF는 네트워크를 여러개의 에어리어로 나누어 설정한다.



-두개 이상의 에어리어로 구성할 때에는 반드시 백본 에어리어 ( 에어리어 0 ) 가 존재 해야 하며 다른 에어리어들은 백본 에어리어와 항상 물리적으로 연결되어 있어야 한다.



-OSPF는 에어리어별로 축약을 하기 때문에 특정 에어리어에서 발생하는 변화가 다른 에어리어에 미치는 영향을 최소화할 수 있다. ( 안정된 대규모 네트워크 구현가능 )



*스텁 에어리어란? - 외부 & 다른 에어리어의 라우팅정보가 차단되어 라우팅 테이블이 획기적으로 줄어든 에어리어

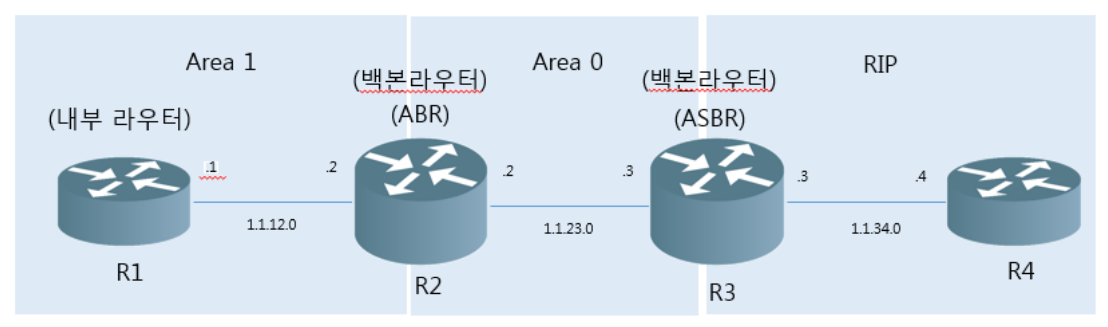

OSPF라우터의 종류

백본 라우터 = 백본 에어리어에 소속

내부 라우터 = 한개의 에어리어에만 소속

ABR = 두개 이상의 에어리어에 소속 ( 경계라우터 )

ASBR = 다른 라우팅 프로토콜을 OSPF로 재분배 시키는 라우터

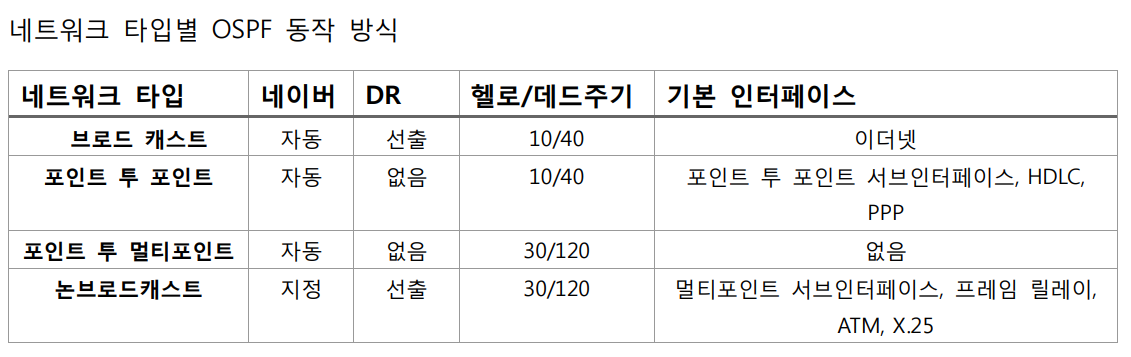

OSPF 네트워크 타입

1.브로드캐스트

2.포인트 투 포인트

3.포인트 투 멀티포인트

4.논브로드캐스트

<네트워크 타입이 달라도 OSPF를 정상적으로 동작시키는 방법>

1. 네이버간의 헬로, 데드 주기가 같아야한다.

(다를 경우 ip ospf network 명령어로 헬로/데드 주기 일치 시킬 것)



2. 네이버간의 네트워크 타입은 모두 DR을 선출하거나 선출하지 않아야 한다.



* 가장 바람직한 방법은 OSPF 네트워크 타입을 일치시키거나 서브인터페이스 타입을 조정 하는 것

* 논브로드캐스트 네트워크에서는 네이버를 직접 지정해주어야한다 (다른 네트워크 타입은 자동으로 네이버 설정됨)



<논브로드캐스트 네트워크 OSPF 설정 하는 방법>

1. 프레임 릴레이 설정 (DCE, DTE)

2. 프레임 릴레이 인터페이스를 OSPF에 포함

3. DR에서 네이버 지정



OSPF 네트워크 타입 선택 기준

DR/BDR을 사용하지 않아 빠른 장애복구가 가능한 포인트 투 포인트, 포인트 투 멀티포인트 타입을 사용하는 것이 좋다



네이버가 2개 이상일 경우 -> 포인트 투 멀티포인트

네이버가 한개일 경우 -> 포인트 투 포인트



포인트 투 멀티포인트 설정 (명령어)

R2(config)# int f0/0.123

R2(config)# ip ospf network point-to-multipoint

R2(config)# ip ospf hello-interval 5  //헬로 전송 주기를 30초에서 5초로 단축 , 데드주기 = 헬로주기 x 4



포인트 투 포인트 설정

R2(config)# int f0/0.24

R2(config)# ip ospf network point-to-point
