OSPF 개념 & 특징

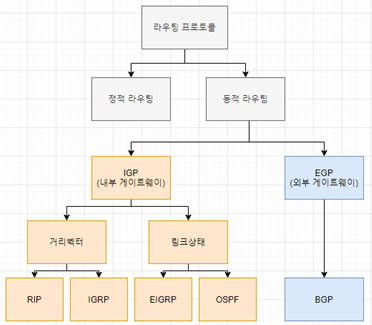

OSPF

- 링크 상태 라우팅 프로토콜

- 표준 라우팅 프로토콜

- 네트워크가 에어리어 단위로 구성되기 때문에 대규모의 안정된 네트워크를 운영 할 수 있다.

- 스텁 에어리어라는 강력한 축약 기능이 있기때문에 IP주소가 연속되지 않는 네트워크여도 테이블 크기가 획기적으로    감소 시킬 수 있다.



*단점 : 라우팅 정보를 유지하는데 많은 자원이 소요된다.



OSPF 라우팅 테이블 생성 & 유지과정

1. 라우터 간 헬로 패킷을 주고받아 네이버 & 에드제이션트 네이버 관계 구성

2. 어드제이션트 네이버 끼리 LSA (라우팅정보) 교환

3. LSA 교환이 끝나면 이를 바탕으로 SPF나 다익스트라 알고리즘을 이용해 최적 경로 계산, 라우팅 테이블 저장

4. 이후 주기적으로 헬로패킷을 전송, 각 라우터의 동작이 정상적인것을 인접라우터에게 알림

5. 네트워크 상태가 변할때마다 위 과정을 반복해서 다시 라우팅 테이블 생성



개념설명은 여기까지하고 이제 실습을 시작해보자



1. 아래 실습용 논리 토폴로지를 보고 물리 토폴로지를 GNS3로 구현

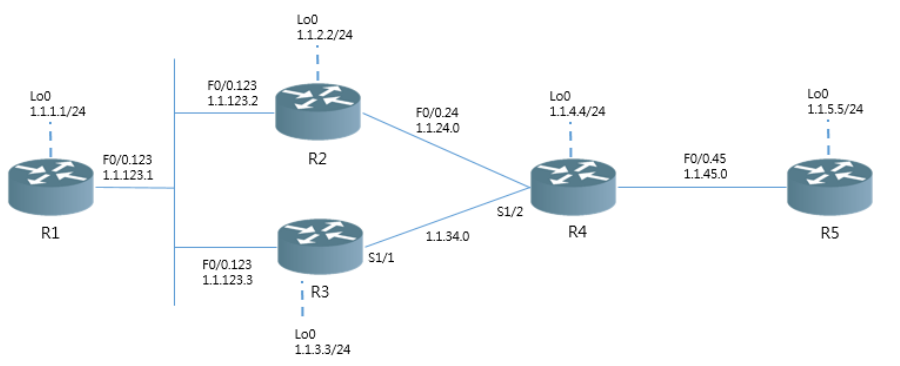

논리 토폴로지

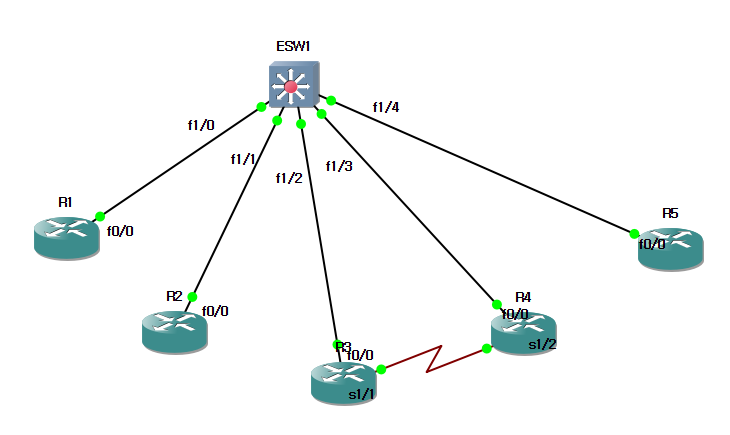

물리 토폴로지

1. 스위치 세팅

스위치에서 vlan 생성

트렁킹 설정



2.각 라우터 인터페이스 설정 & ip 부여

R1

R1(config)#int lo 0
R1(config-if)#ip add 1.1.1.1 255.255.255.0

// 루프백
R1(config-if)#int f0/0
R1(config-if)#no shut
//인터페이스
R1(config-if)#int f0/0.123
R1(config-subif)#encap dot 123
R1(config-subif)#ip add 1.1.123.1 255.255.255.0
//서브 인터페이스



R2

R2(config)#int lo0
R2(config-if)#ip address 1.1.2.2 255.255.255.0

R2(config-if)#int f0/0
R2(config-if)#no shut

R2(config-if)#int f0/0.123
R2(config-subif)#encap dot 123
R2(config-subif)#ip address 1.1.123.2 255.255.255.0

R2(config-subif)#int f0/0.24
R2(config-subif)#encap dot 24
R2(config-subif)#ip address 1.1.24.2 255.255.255.0



R3

R3(config)#int lo0
R3(config-if)#ip address 1.1.3.3 255.255.255.0

R3(config)#int f0/0
R3(config-if)#no shut

R3(config-if)#int f0/0.123

R3(config-if)#encap dot 123
R3(config-subif)#ip address 1.1.123.3 255.255.255.0

R3(config-subif)#int s1/1
R3(config-if)#ip address 1.1.34.3 255.255.255.0



R4

R4(config)#int lo0
R4(config-if)#ip address 1.1.4.4 255.255.255.0

R4(config-if)#int f0/0
R4(config-if)#no shut

R4(config-if)#int f0/0.24
R4(config-subif)#encap dot 24
R4(config-subif)#ip address 1.1.24.4 255.255.255.0

R4(config-subif)#int f0/0.45
R4(config-subif)#encap dot 45
R4(config-subif)#ip address 1.1.45.4 255.255.255.0

R4(config-subif)#int s1/2
R4(config-if)#ip address 1.1.34.4 255.255.255.0
R4(config-if)#no shut



R5

R5(config)#int lo0
R5(config-if)#ip address 1.1.5.5 255.255.255.0

R5(config-if)#int f0/0
R5(config-if)#no shut

R5(config-if)#int f0/0.45
R5(config-subif)#encap dot 45
R5(config-subif)#ip address 1.1.45.5 255.255.255.0

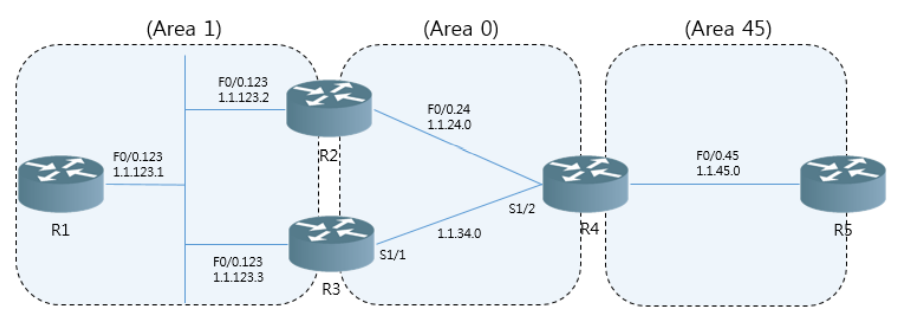

OSPF 기본설정을 위한 토폴로지

OSPF 세팅

R1(cofig)# router ospf 1

R1(cofig-router)# router-id 1.1.2.2

R1(cofig-router)# network 1.1.1.1 0.0.0.0 area 1

R1(cofig-router)# network 1.1.123.1 0.0.0.0 area 1

.

.

.

생략



OSPF와 관련해 해당서적에서는 네트워크타입, 경로, 스텁에어리어, 축약, 보안 등 더 자세한 내용이 있지만

해당 부분은 서적을 직접구매하는 것이 바람직하기 때문에 더 이상 포스팅에서 다루지는 않을 것이다.
