LAN케이블 ( 다이렉트 케이블과 크로스 케이블의 차이 )

군복무 시절 통신병은 아니였지만 본부중대 소속이라 랜선깔고 몰딩치고 했던 기억이 아직도 난다.



오늘은 지겹도록 만져봤던 랜선에서 다이렉트 케이블과 크로스 케이블 이 두개의 차이점에 대해 알아보자

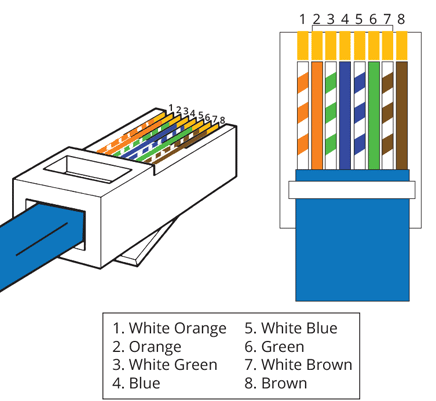

다이렉트 케이블의 구조

쉽게 생각하면 서로다른계층의 장비들을 연결하면 다이렉트 케이블

같은 계층의 장비들을 연결하면 크로스 케이블을 사용하면 된다.



PC-HUB = 다이렉트 케이블

PC-PC = 크로스케이블

라우터-라우터 = 크로스케이블



*예외

예외로 다른 계층인데도 크로스 케이블 쓰일때도 있음
1계층 (허브) - 2계층 (스위치)

3계층 (라우터) - 5계층 (PC)



허브와 스위칭 그리고 라우터와 PC는
데이터를 보내는 쪽과 (1번과 2번) 데이터를 받는 쪽이 (3번과 6번) 동일하여 크로스 케이블로
쓴다고 한다.

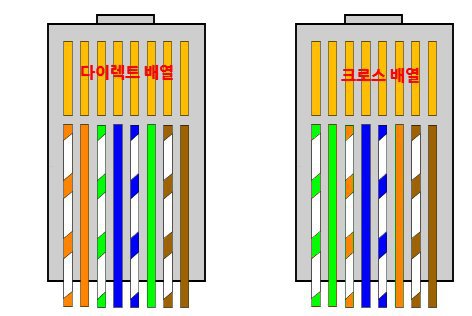

다이렉트 VS 크로스 배열 차이

다이렉트 케이블 양쪽끝이 다이렉트배열  ( 오/화 - 오 -초/화 - 파 - 파/화 - 초 - 갈화 -  갈 )

크로스 케이블은 한쪽은 다이렉트배열 , 다른 한쪽은 크로스배열 ( 1,2번과 3,6번 이 서로 꼬여있다).



*요즘 많은 장비들이 Auto MDI 기능을 지원하기 때문에 다이렉트와 크로스를 예전처럼 너무 FM으로 구분할 필요는 없다고 한다.

좀 더 심화적으로 알고 싶다면 DCE, DTE , MDI, MDIX에 대해 학습할 것

아래 블로그에 자세하게 설명되어 있다.
