[DAY24] 패킷트레이서 VLAN 예제 실습

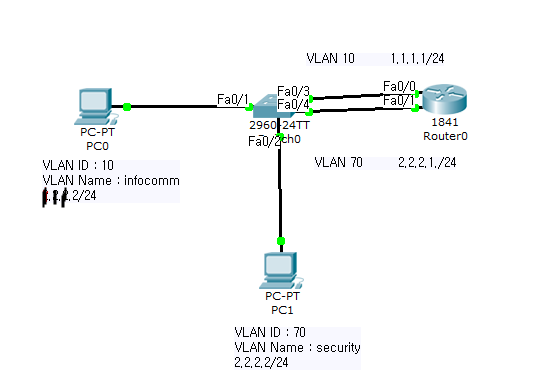

예제 1

예제1 명령어
( vlan 생성 )
vlan 10
name infocomm
vlan 70
name security

(vlan 적용)
(포트여러개 한번에 세팅)
interface range fa0/1, fa0/3
Switch(config-if-range) #switchport mode access
Switch(config-if-range) #switchport  access vlan 10

interface range fa0/2, fa0/4
Switch(config-if-range) #switchport mode access
Switch(config-if-range) #switchport  access vlan 10



예제 2

예제 2는 VLAN간 핑테스트를 하기위한 실습 예제이다.

기본적인 명령어는 예제1에서 언급했으니 따로 작성하지는 않을 계획

추가적인 부분은 사진에 있는 서브인터페이스 만드는 방법 (명령어 표기)

핑테스트 결과

vlan 30 pc간에는 핑테스트가 정상적이고 다른 vlan인 vlan 10과는 통신이 되지않는것을 확인할 수 있다.
