[DAY19] EIGRP 실습 및 개념정리

<개념정리 및 기초 명령어 >



정적 디폴트 경로는 Loopback1의 출력 인터페이스를 사용하는 경우

(ISP 라우터가 실제로는 존재하지 않아 Loopback 인터페이스로 실제 연결된 것처럼 시뮬레이션)



EIGRP 대역폭 사용률
EIGRP 패킷들이 인터페이스에 사용하는 비중을 제한
인터페이스 설정
Router(config-if) #ip bandwidth-percent eigrp AS번호 퍼센트

헬로, 유지 시간 조정
인터페이스(이웃연결된) 설정
이웃이 양쪽으로 동일하게 설정
Router(confg-if)# ip hello-interval eigrp 1 3
Router(confg-if)# ip hold-interval eigrp 1 3

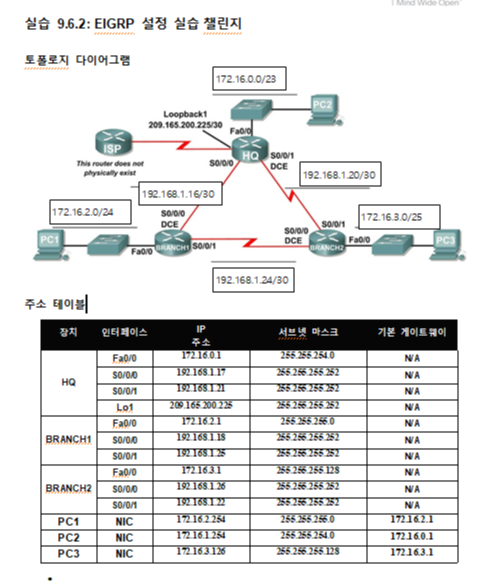

cisco lab 실습 9.6.2: EIGRP 설정 실습 챌린지 문제 및 정답



172.16.0.0/16 네트워크는 세 개의 LAN 에 주소를 제공하기 위해 서브넷 되어야 한다



HQ LAN 은 500 개의 주소가 필요하다.

172.16.0.0 ~172.16.1.255 255.255.254.0



BRANCH1 LAN 은 200 개의 주소가 필요하다.

172.16.2.0 ~172.16.2.255 255.255.255.0



Branch 2 LAN 은 100 개의 주소가 필요하다

172.16.3.0 ~ 172.16.3.127 255.255.255.128



HQ 라우터와 ISP 간의 연결을 나타내는 루프백 주소는 209.165.200.224/30 네트워크를 사용할 것이다.



192.168.1.16/28 주소 공간은 세 개의 라우터간에 주소를 얻기 위해 서브넷 되어야 한다.

192.168.1.16 ~ 192.168.1.19

192.168.1.20 ~ 192.168.1.23

192.168.1.24 ~ 192.168.1.27



<명령어>

HQ

ip route 0.0.0.0 0.0.0.0 loopback1

network 172.16.0.0 0.0.1.255

network 192.168.1.16 0.0.0.3

network 192.168.1.20 0.0.0.3



no auto summary

passive-interface fa0/0

redisrtibute static



Branch1

network 172.16.2.0 0.0.0.255

network 192.168.1.16 0.0.0.3

network 192.168.1.24 0.0.0.3



no auto summary

passive-interface fa0/0



Branch2

network 172.16.3.0 0.0.0.127

network 192.168.1.20 0.0.0.3

network 192.168.1.24 0.0.0.3

no auto summary

passive-interface fa0/0
