네트워크 공부 , ACL 이란?

ACL (Access Control List) = 접근제어 목록

쉽게 말해 패킷을 필터링 해주는 역할, 라우터에서 보안을 강화해주거나 트래픽 제어를 할때 사용한다.



유형)

표준 ACL : 출발지 주소만들 참조해 패킷 전달 여부를 결정

확장 ACL : 출발지 뿐 아니라 목적지, 프로토콜 까지 참조해 패킷 전달 여부를 결정

named 표준 ACL : ACL 선언시 번호가 아닌 사용자가 설정한 값을 사용하는 표준 ACL

named 확장 ACL : ACL 선언시 번호가 아닌 사용자가 설정한 값을 사용하는 확장 ACL

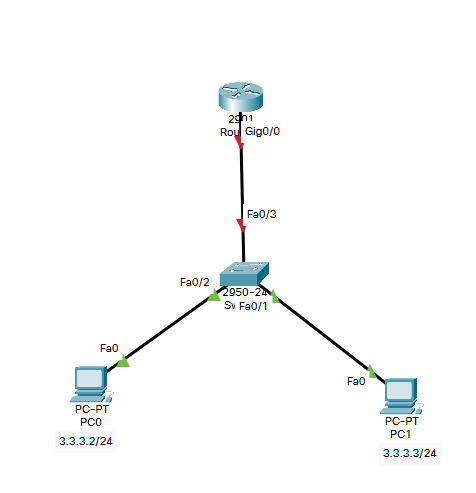

토폴로지 예제

위 토폴로지를 기반으로 ACL를 설정해보자



표준 ACL

예시 1 / PC0만 차단)

Router(config)#access-list 1 deny 3.3.3.2 0.0.0.0              --> pc0을 deny(거절)한다

Router(config)#access-list 1 permit any                        --> 다른 모든 트래픽은 허용

Router(config)#int g0/0

Router(config-if)#ip access-group 1 in                         -->  들어오는 트래픽 (in)에 적용

Router(config-if)#exit



예시 2 / PC1만 전달허용 )

Router(config)#access-list 1 permit 3.3.3.3 0.0.0.0              --> pc1을 허용한다.

Router(config)#access-list 1 deny any                            --> 다른 모든 트래픽은 거절

Router(config)#access-list 1 remark only pc1 is permit      -->  remark 를 사용해 주석달기

Router(config)#int g0/0

Router(config-if)#ip access-group 1 in                           -->  들어오는 트래픽 (in)에 적용

Router(config-if)#exit



확장 ACL)

예시 / 핑만 막고  다른서비스는 사용 가능

Router(config)#access-list 100 deny icmp host 3.3.3.3 host 2.2.2..1 echo    --> 거절

Router(config)#access-list 100 permit ip any any                  --> deny 이외 모두 허용

Router(config-if)#ip access-group 100 in                           -->  들어오는 트래픽 (in)에 적용

Router(config-if)#exit



예시 / 텔넷만 막고  다른서비스는 사용 가능

Router(config)#access-list 100 deny tcp host 3.3.3.3 host 2.2.2.1 eq telnet    --> 거절

Router(config)#access-list 100 permit ip any any                  --> deny 이외 모두 허용

Router(config-if)#ip access-group 100 in                           -->  들어오는 트래픽 (in)에 적용

Router(config-if)#exit
