(Day2) 라우팅 프로토콜, 정적라우팅, Rip 패킷트레이서 실습

라우터란?

- 적절한 경로의 네트워크로 패킷을 전송하는 장치



라우팅 테이블이란?

- 패킷이 목적지, 목적지까지의 거리와 경로 등을 명시한 테이블

정적라우팅이란?

- 관리자가 수동으로 직접 고정 경로 설정

- 작은 네트워크 크기를 가지는 곳에 적합



정적 라우팅을 위한 라우터, pc장치들간 포트설정 및 기본 세팅

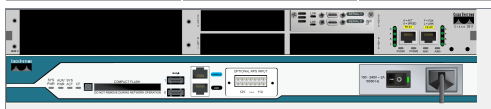

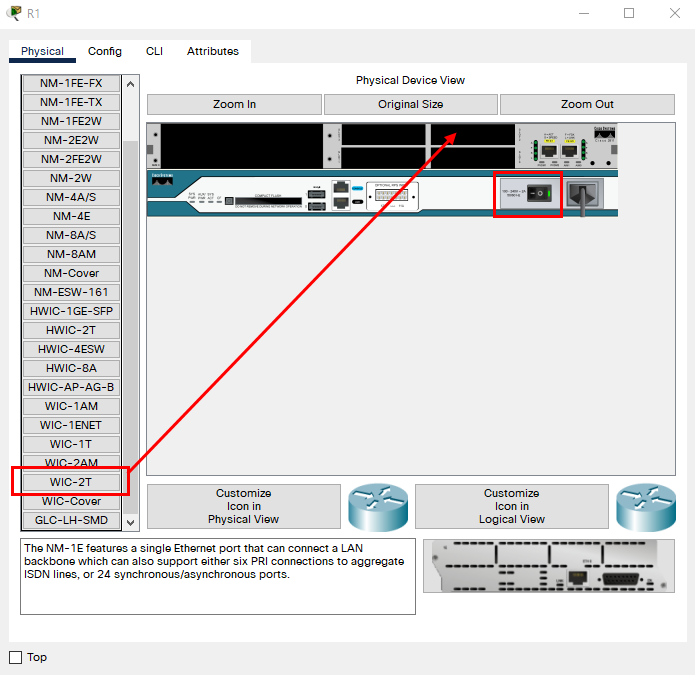

1. 각 라우터 모듈 선택 -> Physical클릭



2. 전원 off -> WIC-2T 선택 및 드래그&드롭



3.라우터 장치의 인터페이스에 ip주소 설정. 활성화

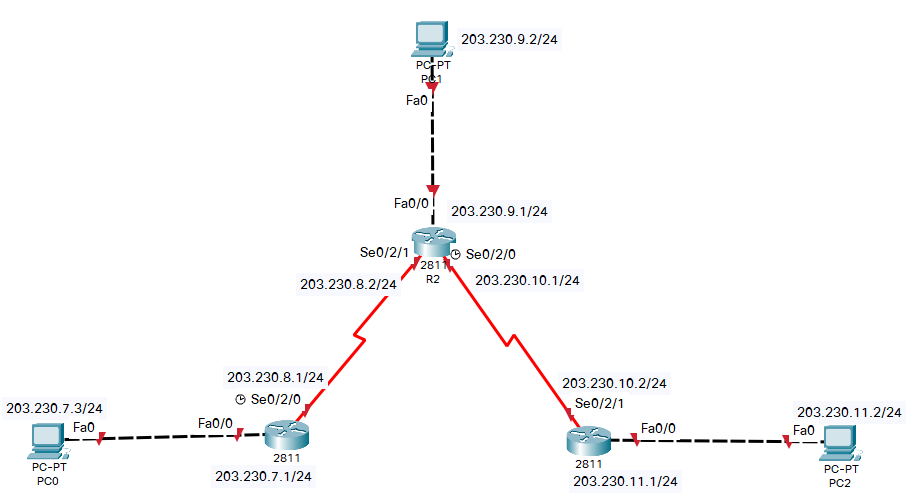

설정하고 활성화 시켜야하는 ip 목록 (아직 활성화된 상태가 아니라서 빨간불이 들어와 있음)

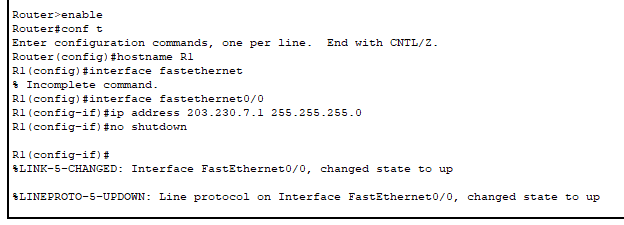

라우터 기본 설정 (ip 주소 설정)을 위한 과정 및 명령어



<설정모드>

hostname : 라우터 이름변경

interface fastethernet : 인터페이스 장치명

ip address : IP주소 서브넷마스크 설정

no shutdown : 활성화



<관리자모드>

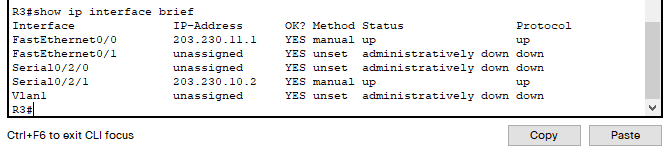

show ip interface brief : 라우터에 장착된 인터페이스들의 up , down 상태 및 ip주소 확인

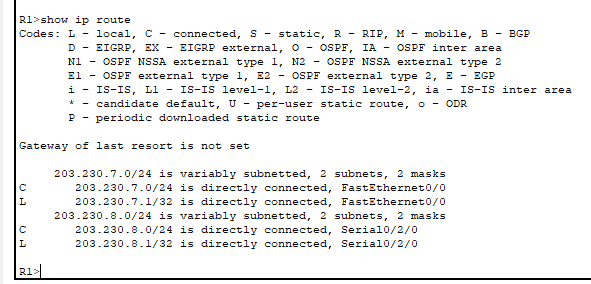

라우터 장치의 라우팅 테이블 확인

show ip route

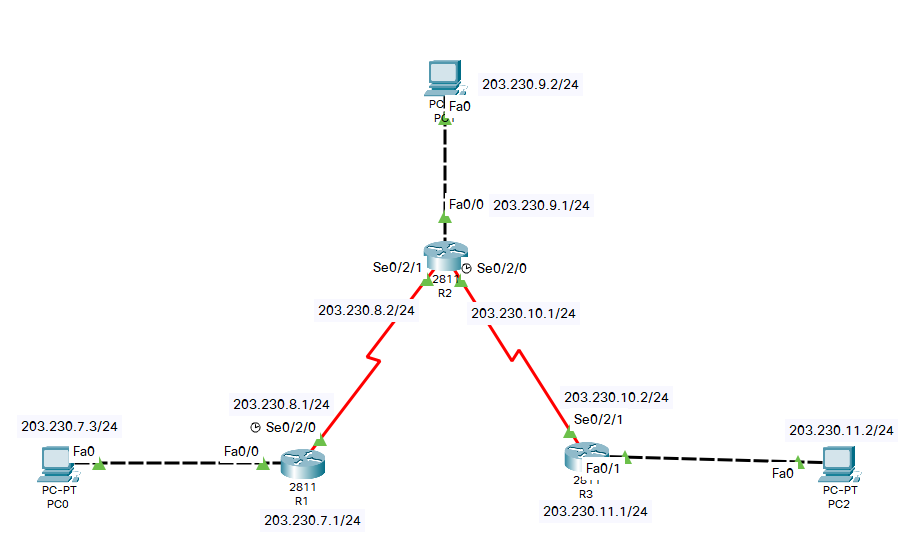

활성화된 상태 (초록불이 들어와 있음)



정적라우팅 방법

라우팅 테이블을 확인해서 각 라우터별로 전체 네트워크 영역에서 빠져있는 부분에 대한 네트워크 ip route 네트워크영역, 서브넷마스크, 출구방향 인터페이스 장치명 설정 <-- ( 이 부분이 정적라우팅의 핵심 )

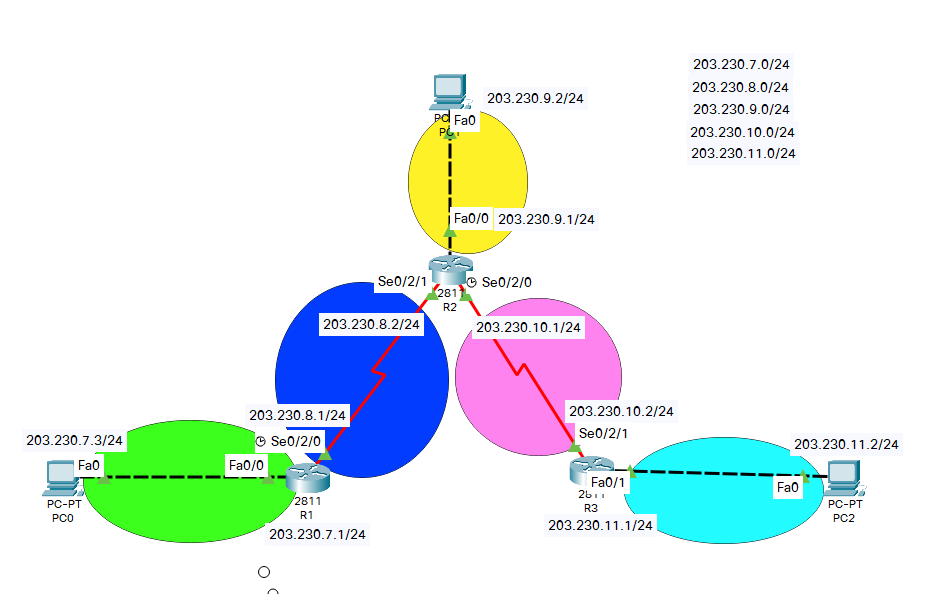

네트워크 영역 (총 5개)

R1의 네트워크 영역 (빨간색은 연결되어 있지 않은 영역)

203.230.7.0/24

203.230.8.0/24

203.230.9.0/24

203.230.10.0/24

203.230.11.0/24



R2의 네트워크 영역

203.230.7.0/24

203.230.8.0/24

203.230.9.0/24

203.230.10.0/24

203.230.11.0/24



R3의 네트워크 영역

203.230.7.0/24

203.230.8.0/24

203.230.9.0/24

203.230.10.0/24

203.230.11.0/24



즉, 라우터별로 빨간색으로 표시한 네트워크 영역만 사용자가 직접 추가해주면 된다.



 R1(라우터1) 설정 예시

ip route 네트워크영역주소 + 서브넷마스크 + 시리얼번호 , 명령어로 직접 설정

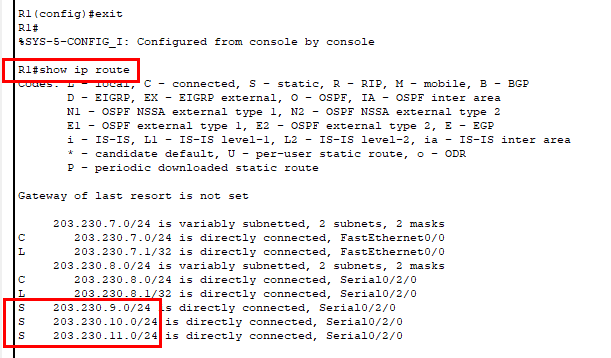

show ip route 명령어로 설정이 잘들어갔는지 확인해보면 직접설정한 ip 부분은 S라고 표시가 되어있다.



R2와 R3 도 똑같은 방법으로 정적라우팅을 해주면 된다.



결과확인 (Ping 테스트)

pc0에서 pc2로 핑테스트를 해보면 두 pc가 연결된것을 최종적으로 확인이 가능하다.



------------------------------------------------------------------------------------------------------------



여기부터는 중간 크기 이상의 네트워크에서 라우팅 프로토콜을 이용하는 방법인 동적라우팅 프로토콜 RIPv1에 대한 설명이다.

RIPv1

(라우터들이 네트워크 정보를 서로 교환해서 자동으로 경로가 지정)

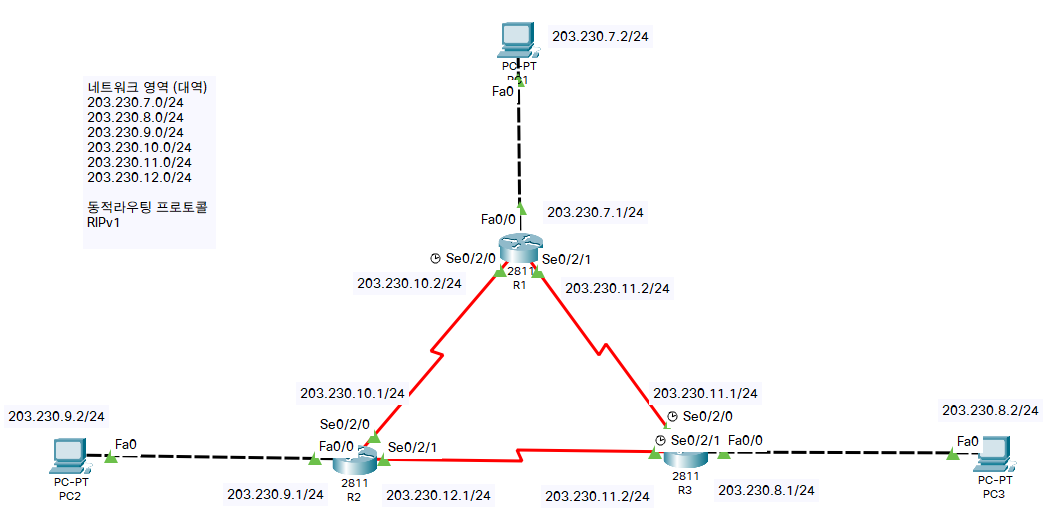

각 라우터별로 연결되어있는 네트워크 영역은 아래와 같고 서로 정보를 교환한다.



R1                            R2                           R3

203.230.7.0/24            203.230.9.0/24            203.230.8.0/24

203.230.10.0/24          203.230.10.0/24           203.230.11.0/24

203.230.11.0/24          203.230.12.0/24           203.230.12.0/24

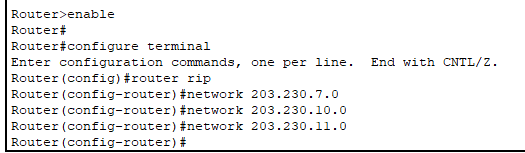

각 라우터별로 router rip -> network 명령어로 연결된 네트워크를 입력해주면 끝

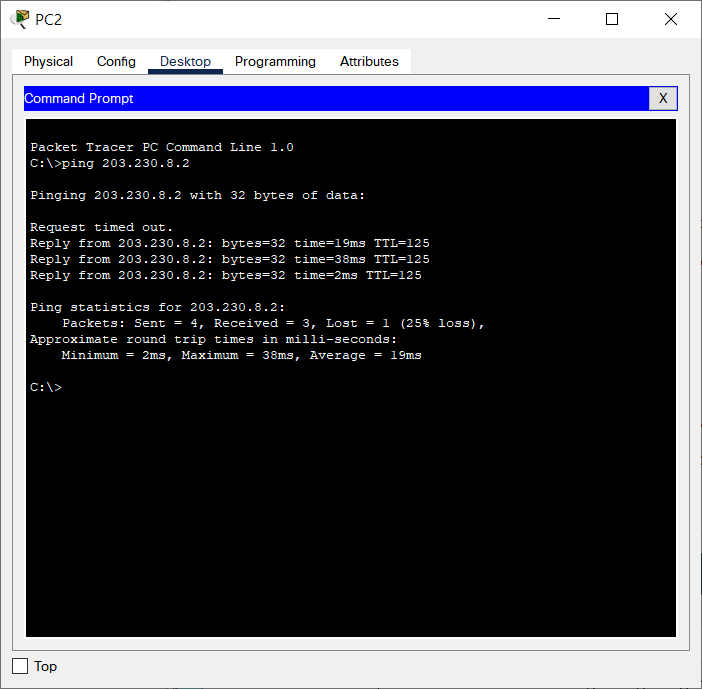

pc2에서 pc3에 연결이 잘되는지 핑테스트
